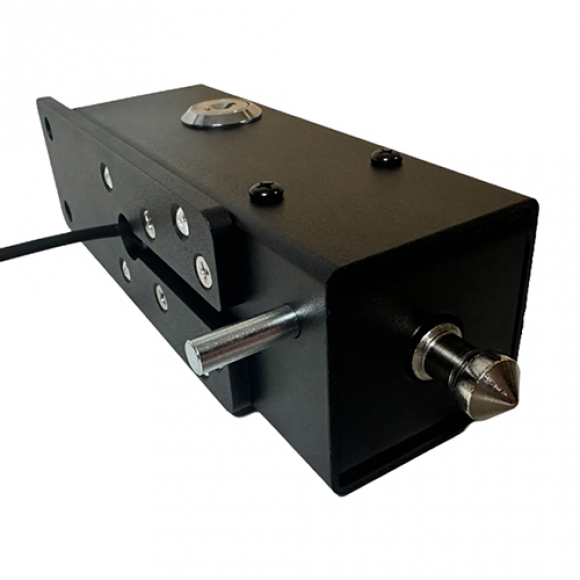

Электрозамок FURNITEH DSC-02 — накладной электромеханический замок для надёжного запирания прижимной створки распашных ворот. Шток замка фиксирует створку между двумя полотнами ворот при их закрытии. Питание DC 24V, рабочий ток 1.78A, открытие импульсом 3 секунды. Подключается через блок управления установленной автоматики. Рабочая температура от −35 до +80 °С, габариты корпуса 168×50×55 мм. Подходит для двойных и одиночных распашных ворот с открытием внутрь или наружу.
Комплектация
Корпус замка (1)
Накладной корпус из углеродистой стали, окрашен в чёрный цвет. Внутри — электромагнитная катушка с пружинным штоком диаметром 16 мм. Крепится к полотну или раме ворот изнутри помещения через 4 монтажных отверстия. Максимальное время непрерывной подачи напряжения — 3 секунды.
Противоударный стопор (2) и анкерные болты (3)
Стопор принимает удар штока при закрытии ворот и гасит ударную нагрузку. Устанавливается нижней пластиной в направлении закрывания створки. Крепится анкерными болтами в двух боковых отверстиях. Центральное отверстие стопора выравнивается по оси штока замка.
Крепёжный кронштейн (4) и вспомогательные стопоры (5, 6, 8)
Фиксирующий вспомогательный крепёжный кронштейн обеспечивает жёсткую привязку корпуса замка к раме. Три типа вспомогательных стопоров (№1, №2, №3) используются в зависимости от сценария установки: двойные/одиночные ворота, открытие внутрь/наружу.
Подушка замка (7)
Демпфирующая подушка смягчает контакт корпуса замка с ответной частью при закрытии ворот. Снижает вибрацию и шум при ударе створки, продлевает ресурс механических частей замка и самого полотна ворот.
Технические характеристики
| Производитель | FURNITEH (ФУРНИТЕХ) |
| Модель | DSC-02 |
| Тип замка | Электромеханический, накладной |
| Материал корпуса | Углеродистая сталь, чёрный цвет |
| Рабочее напряжение | DC 24V (постоянный ток) |
| Рабочий ток | 1.78 А |
| Импульс открывания | 3 секунды (макс. непрерывно — 3 сек.) |
| Режим работы | Импульс для открытия |
| Диаметр штока | 16 мм |
| Рабочая температура | −35...+80 °С |
| Габариты корпуса | 168×50×55 мм |
| Тип монтажа | Накладной, изнутри помещения |
| Подключение | Через блок управления автоматики ворот |
| Тип ворот | Распашные: двойные и одиночные, открытие внутрь и наружу |
Преимущества FURNITEH DSC-02
- Фиксация между створками — шток замка запирает прижимную створку в полотне ворот: не нужен приямок в полу и бетонирование гильзы, в отличие от модели DS-02.
- 4 сценария установки — подходит для двойных и одиночных ворот с открытием внутрь и наружу, левая и правая установка; один замок закрывает все типовые конфигурации распашных ворот.
- Интеграция с блоком управления автоматики — подключается к выходу блока управления любого привода распашных ворот: Doorhan, Alutech, CAME, Nice, FAAC, ФУРНИТЕХ.
- Широкий температурный диапазон −35...+80 °С — работает в суровом российском климате без отказов при сильных морозах и летнем перегреве.
- Противоударный стопор в комплекте — гасит ударную нагрузку при закрытии ворот и защищает шток от деформации при резком захлопывании створки.
- Накладной монтаж — не требует фрезеровки профиля или сварочных работ; замок крепится к полотну или раме ворот через 4 монтажных отверстия.
- Диаметр штока 16 мм — обеспечивает высокое усилие удержания створки при боковых нагрузках (ветер, попытка силового вскрытия).
- Углеродистая сталь, чёрный цвет — корпус вписывается в любое оформление ворот, не выделяется на тёмном фоне металлического полотна.
